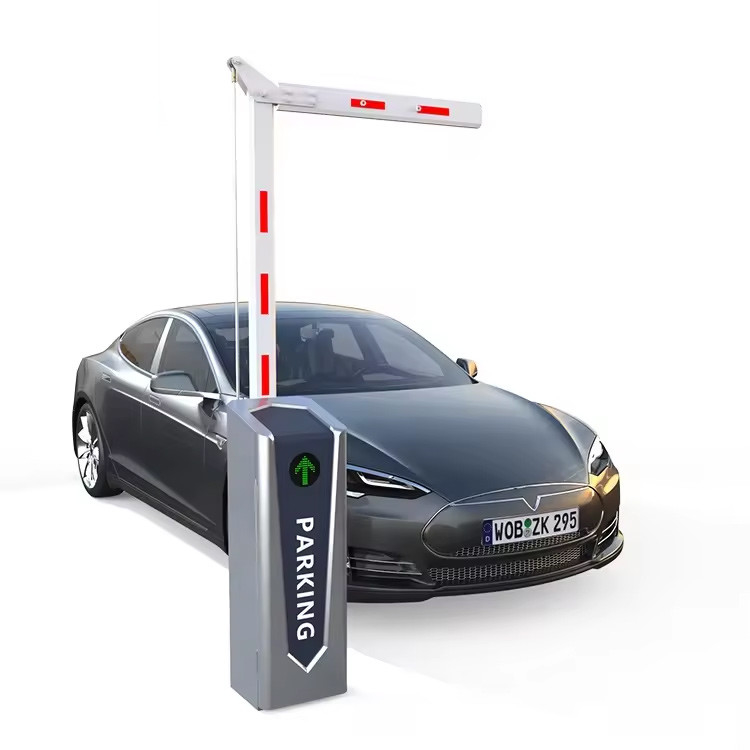

Porte de barrière automatique contrôlée par un processeur de signal numérique pour des algorithmes complexes

Description du produit

Cette porte servo-moteur de 2e génération adopte une conception intégrée et la fabrication de moules avec une technologie de pointe internationale, structure compacte, haute précision, haute cohérence et standardisation,et utilisez une transmission réductrice planétaire, haut rendement, longue durée de vie, pas de fuite d'huile, pas de blocage, faible bruit, le moteur adopte 24V aimant permanent des terres rares moteur servo synchrone, petite taille, faible consommation d'énergie, grand couple,régulation de grande vitesse, pas de chaleur, petite pénétration, limite précise, etc., en utilisant le processeur de signal numérique (DSP) comme noyau de contrôle, il peut réaliser des algorithmes plus complexes, réaliser le réseau et l'intelligence,(IPM) circuit d'entraînement intégré interne peut détecter les défauts et afficher les codes de défaut pour résoudre rapidement les problèmes de défautLa conception de liaison à trois barres du noyau de la machine permet une ascension rapide et une chute stable.stations pétrolières, tunnels miniers, etc., sans électricité, et réalise pleinement le contrôle automatique du fonctionnement.

Résultats de l'enquête

1La vitesse de fonctionnement peut être réglée.

2Le ralentissement et le ralentissement peuvent être réglés.

3L'angle limite peut être réglé.

4La direction gauche et droite peuvent être rapidement échangées.

5Le bras de barrière peut être actionné manuellement en cas de panne de courant.

6. 418 fréquence d'apprentissage de code anti-copie télécommande.

7.Fonction d'entrée de signal d'entrée/sortie du capteur photocellulaire infrarouge.

8- Détecteur de boucle et fonction d'entrée de signal d'entrée/sortie radar.

9- Fonction d'entrée de signal d'entrée/sortie.

10. fonction de comptage (flotte).

11Fonction de sortie de signal d'entrée/sortie de lumière LED.

12.Fonction de sortie du signal d'entrée/sortie du feu de circulation.

13.À la place et en bas, fonction de sortie de signal normalement ouverte et normalement fermée.

14Fonction de sortie de communication.RS485.

15- Retarder la chute du bras.

16Le bras a une fonction de retour automatique.

17.Fonction de levage automatique lorsque l'alimentation est coupée (exige un module de stockage d'énergie supplémentaire).

18Fonction de port d'entrée/sortie en cycle à clé unique vers le haut et le bas.

19Le détecteur de boucle fonctionne normalement ouvert et normalement fermé.

20.Une voiture passe à travers chaque signal pour empêcher la fonction de contournement de péage.

21Fonction d'alarme anti-collision (exige une alarme et un capteur supplémentaires).

22Fonction d'entrée de signal de liaison de feu.

23Le port d'entrée/sortie ferme la fonction d'entrée du signal.

24fonction d'entrée de la batterie de stockage de 24 V.

Paramètres du produit

Instruction de changement de direction du bras

Servo moteur peut changer la direction du bras à gauche ou à droite, 6 étapes de processus.

Première étape: Retirer le côté gauche original du support de la carte de commande électronique et l'installer à droite;

Étape 2: retirer la vis de prise hexagonale M8X20 qui fixe le moteur et soulever le moteur;

Étape 3: retirer la vis de fixation sur le support de la flèche (voir figure 1).

Étape 4: utiliser des vis M14X150 pour retirer le support de la flèche (comme indiqué à la figure 2);

Étape 5: Installez le support extrait de l'original à gauche à droite ou de l'original à droite à gauche;

Étape 6: Installez à nouveau sur le boîtier, fixez les vis de prise hexagonale M8X20, et les échanges gauche et droite sont terminés, pas besoin d'ajuster d'autres paramètres.
