Détecteur de boucle de véhicule réglable PD132 avec 4 incréments à 170 kHz et boîtier en plastique ABS
  • Détecteur de boucle de véhicule réglable PD132 avec 4 incréments à 170 kHz et boîtier en plastique ABS
  • Détecteur de boucle de véhicule réglable PD132 avec 4 incréments à 170 kHz et boîtier en plastique ABS
  • Détecteur de boucle de véhicule réglable PD132 avec 4 incréments à 170 kHz et boîtier en plastique ABS
Détecteur de boucle de véhicule réglable PD132 avec 4 incréments à 170 kHz et boîtier en plastique ABS

Détecteur de boucle de véhicule réglable PD132 avec 4 incréments à 170 kHz et boîtier en plastique ABS

Lieu d'origine Shenzhen, Chine.
Nom de marque SINOMATIC
Certification CE/ ISO
Numéro de modèle PD-132
Détails du produit
Couleur:
Noir
Relais de sortie:
240V/5A
Matériel:
Plastique d'ABS
Tension disponible:
220V, 110V, 24V, 12V
Taille de produit:
78x40x108 millimètre (L X W X H)
Température de fonctionnement:
-20°C à +65°C
Mettre en évidence:

Détecteur réglable de véhicule de 4 augmentations

,

détecteur réglable du véhicule 170KHz

,

Détecteur de boucle de simple canal d'ABS

Conditions de paiement et d'expédition
Quantité de commande min
L'ordre d'échantillon a accepté
Prix
negotiable
Détails d'emballage
Carton/boîte/palette de contreplaqué
Délai de livraison
2-5 jours ouvrables après le paiement reçu
Conditions de paiement
T/T, L/C, D/A, D/P, Western Union,
Capacité d'approvisionnement
3,0000pcs par mois
Description du produit
Détecteur de véhicule réglable 170KHz 4 incréments ABS PD132
Détecteur de véhicule à sensibilité réglable avec plusieurs tensions d'alimentation
Le détecteur de boucle de véhicule PD132 doit être installé dans un endroit pratique et résistant aux intempéries, aussi près que possible de la boucle de détection, en maintenant une distance appropriée des sources de chaleur et d'autres équipements.
Spécifications techniques
  • Tension d'alimentation : 230V AC, 115V AC, 24V DC/AC, 12V DC/AC (voir l'étiquette du détecteur)
  • Tolérance de tension AC : +10% / -15%
  • Tolérance de tension DC : ±15%
  • Consommation électrique : 4,5VA Sortie relais : 240V/5A
  • Température de fonctionnement : -20°C à +65°C
  • Température de stockage : -40°C à +85°C
  • Plage de fréquences : 20 kHz à 170 kHz
  • Temps de réaction : 10ms Temps de maintien du signal : Illimité / limité lorsque la boucle est couverte en permanence pendant 10 minutes
  • Sensibilité : Réglable en 4 incréments
  • Inductance de la boucle : Boucle totale plus câblage de connexion : 50µH à 1000µH (Idéal : 100µH à 300µH)
  • Câblage de connexion de la boucle : Longueur maximale de 20 mètres, torsadé au moins 20 fois par mètre
  • Dimensions du boîtier : 78x40x108 mm (L x l x H)
Principales caractéristiques
  • Interrupteur de réinitialisation : Permet une réinitialisation manuelle pendant la mise en service et les tests pour le réajustement de la boucle
  • Temps d'impulsion sélectionnable : Durée d'impulsion du relais configurable de 1 seconde ou 0,5 seconde
  • Sélection du relais d'impulsion : Configurable pour s'activer à la détection ou au départ du véhicule
  • Amplification de la sensibilité : Réglage de sensibilité maximale pour la détection des véhicules à plateau haut
  • Sensibilité sélectionnable par interrupteur : 4 réglages de sensibilité pour une configuration flexible
  • Fréquence sélectionnable par interrupteur : 4 réglages de fréquence pour éviter la diaphonie entre les boucles adjacentes
  • Option de filtre : Délai entre la détection du véhicule et la commutation du relais pour éviter les fausses détections
  • Option de présence permanente : Maintient la détection du véhicule pendant les périodes de stationnement prolongées
Résumé des paramètres techniques
Alimentation 230V AC, 115V AC, 24V DC/AC, 12V DC/AC
Plage de fréquences 20KHz ~ 170KHz
Sensibilité Réglable en 4 incréments
Temps de réaction 10ms
Canal Simple
Température de fonctionnement -40°C ~ +80°C
Humidité relative <90%
Compensation environnementale Compensation automatique de la dérive
Mode de sortie Relais électrique
Inductance de la boucle Idéal : 100µH à 300µH (Connexion incluse)
Dimensions du boîtier 78x40x108 mm (L x l x H)

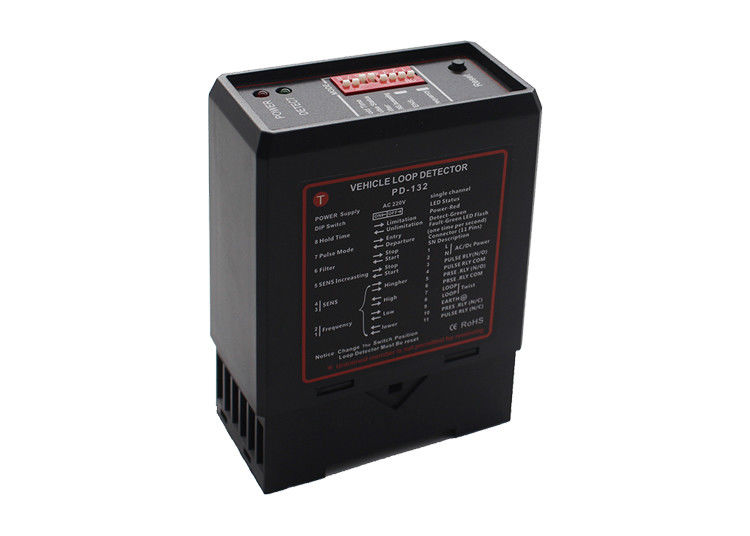

Détecteur de boucle de véhicule réglable PD132 avec 4 incréments à 170 kHz et boîtier en plastique ABS 0
Indication de fonctionnement et d'état
Pendant le réglage, la LED verte du canal et la LED rouge d'alimentation s'allument pendant environ 2 secondes. La LED verte indique la détection du véhicule et clignote en cas de défauts de la boucle. La LED rouge d'alimentation reste allumée lorsqu'elle est alimentée.
Options de configuration
Le réglage de la fréquence empêche les interférences entre les boucles adjacentes. Quatre réglages de sensibilité permettent la détection sélective des changements d'inductance. L'amplification automatique de la sensibilité offre une capacité de détection maximale lorsqu'elle est activée.
Mode filtre
Activé pour éliminer les interférences environnementales, retardant le temps de réaction et réduisant la sensibilité. Généralement désactivé pour un fonctionnement normal.
Important :Si le détecteur ne fonctionne pas correctement, vérifiez d'abord la boucle et le câblage, puis ajustez les réglages de fréquence ou de sensibilité, et enfin activez le mode filtre si nécessaire.
Configuration du relais de sortie
L'interrupteur DIP7 contrôle le comportement du relais : OFF active les deux relais pendant la détection ; ON fournit une activation séquentielle du relais avec des délais de temporisation.
Réglages du temps de présence
Configurable en présence permanente (compensation environnementale continue) ou en présence limitée (10 minutes maximum).
Fonction de réinitialisation
Le réglage automatique se produit lors de l'application de l'alimentation. La réinitialisation manuelle via l'interrupteur RESET lance le cycle de réglage après les changements de configuration ou le déplacement.
